熱熔粉末涂層 半融化是粉點(diǎn)轉(zhuǎn)移最佳狀態(tài)

與一般涂層相比，熱熔粉末涂層具有諸多優(yōu)點(diǎn)。首先，熱熔粉末涂層劑是100%固體成分，不含溶劑，無(wú)污染。其次，涂層工藝易控制，涂層量準(zhǔn)確，涂層均勻。再次，熱熔涂層設(shè)備簡(jiǎn)單，占地面積小，變化靈活。目前國(guó)際上熱熔涂層技術(shù)中發(fā)展速度最快的為撒粉涂層。然而，國(guó)內(nèi)的撒粉涂層技術(shù)并沒(méi)有大面積推廣，一方面是設(shè)備購(gòu)買通道不通暢，另一方面是該工藝前期投入較大，且經(jīng)濟(jì)見(jiàn)效慢。公司在今年5月率先引進(jìn)熱熔粉末涂層法，預(yù)計(jì)明年3月投入生產(chǎn)。

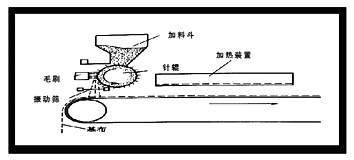

根據(jù)目前的研究統(tǒng)計(jì)結(jié)果來(lái)看，粉點(diǎn)轉(zhuǎn)移是保證撒粉涂層均勻的關(guān)鍵，而粉點(diǎn)轉(zhuǎn)移的效果則取決于工藝參數(shù)的選擇。粉點(diǎn)轉(zhuǎn)移的主要參數(shù)是溫度、壓力、時(shí)間，其中溫度尤為重要。粉點(diǎn)轉(zhuǎn)移的最佳狀態(tài)是凹點(diǎn)輥筒坑穴內(nèi)的熱熔膠粉末處于半融化狀態(tài)。溫度過(guò)低，會(huì)造成轉(zhuǎn)移不完全，熱熔膠在布面呈生粉糊狀分布；溫度過(guò)高，熱熔膠粉末則會(huì)很快熔融，并且很難完全轉(zhuǎn)移到非織造布面上，造成塞眼，將給生產(chǎn)造成很大的困難。因此，必須結(jié)合選擇和嚴(yán)格控制布面和凹點(diǎn)輥筒的溫度。

參考國(guó)際先進(jìn)生產(chǎn)工藝，非織造布的原料是滌綸時(shí)溫度控制在160℃~190℃；原料是棉纖維時(shí)溫度控制在220℃~250℃；原料是滌棉混合時(shí)的溫度則控制在180℃~220℃，在這種狀態(tài)下粉點(diǎn)轉(zhuǎn)移效果最佳。同時(shí)還有另外一點(diǎn)不可忽視，粉點(diǎn)轉(zhuǎn)移時(shí)，凹點(diǎn)輥筒的溫度的控制標(biāo)準(zhǔn)是，在保證料斗里的熱熔膠保持在粉末狀態(tài)下，溫度越高越好。通常聚酰胺的熱熔膠為50℃~60℃，而低壓聚乙烯的熱熔膠為90℃~95℃。-陜西金蘭無(wú)紡責(zé)任有限公司技術(shù)員趙熙煜
